CAPACITORES

¿Qué son los capacitores?

Un capacitor es un elemento de dos terminales que consta de dos placas conductoras separadas por un material no conductor. La carga eléctrica se almacena en las placas, y el espacio entre las placas se llena con un material dieléctrico.

El valor de la capacitancia es proporcional al área superficial del material dieléctrico e inversamente proporcional a su espesor. Para obtener mayor capacitancia se requiere de una estructura muy delgada con un área grande.

Como se ven en la imagen anterior tenemos diferentes tipos de capacitores como: capacitores de aluminio, capacitores de tantalio, cerámica, papel y plasticos

Los capacitores eléctricos de aluminio: Son populares debido a su bajo costo y gran capacitancia por unidad de volumen Existen en el mercado unidades polarizadas y no polarizadas. Son del tipo de hojas metálicas, con un electrólito que puede ser acuoso, en pasta o “seco” (sin agua).

 Los capacitores eléctricos de tantalio: Son más flexibles y confiables, y presentan mejores características que los electrolíticos de aluminio, pero también su costo es mucho más elevado.

Los capacitores eléctricos de Cerámica: Bajo costo, reducido tamaño, amplio intervalo de valor de capacitancia y aplicabilidad general en la electrónica. Son particularmente idóneos para aplicaciones de filtrado, derivación y acoplamiento de circuitos híbridos integrados, en las que es posible tolerar considerables cambios en la capacitancia. Se elaboran en forma de disco, como capacitores de capas múltiples, monolíticos o en forma tubular.

 Los capacitores eléctricos de papel o plástico: El papel, el plástico y las combinaciones de ambos se utilizan en una gran variedad de aplicaciones, como filtrado, acoplamiento, derivación, cronometraje y suspensión de ruido

Asociacion de capacitores:

En capacitores tenemos tres tipos de asociaciones que son las asociaciones en serie, paralelo y mixta.
Asociación de capacitores en serie
 Dos o más capacitores se dice que están en serie cuando cada una de ellos se sitúa a continuación del anterior a lo largo del hilo conductor de un circuito.



Para poder llegar a una capacitancia total tenemos que saber que:

QT=Qi

Vi=Q/Ci

1/CT=1/C1+1/C2+1/Cn

Asociacion de capacitores en paralelo:  Cuando dos o más capacitores se encuentran en paralelo, comparten sus extremos tal y como se muestra en la siguiente figura.

Para hallar la capacitancia total en la asociación de capacitores en paralelo tenemos que tener presente que :

VT=Vi

QT=Q1+Q2+Qn

CT=C1+C2+C3

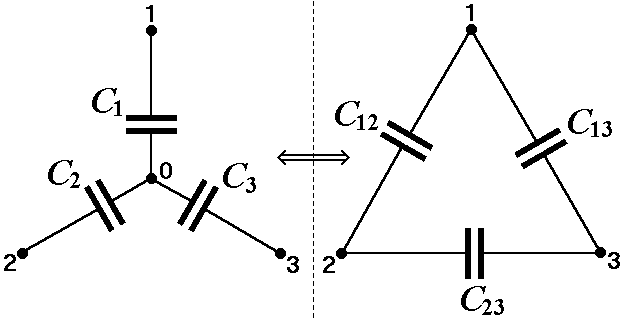

Asocuiación mixta de capacitores: Los capacitores estan asociados en el tipo paralelo y en serie y en esto ademas de los dos caso que ya hemos vito tenemos la posibilidad de encontrarno con una DELTA y una Y como se ve en la imagen



Para hacer el cambio de Y a delta tenemos que

C1=(C12C13+C12C23+C13C23)/C23

C2= (C12C13+C12C23+C13C23)/C13

C3=(C12C13+C12C23+C13C23)/C12

Y para realizar el cambio de DELTA a Y tenemos que :

C12=C1C2/(C1+C2+C3)

C13=C1C3/(C1+C2+C3)

C23= C2C3/(C1+C2+C3)

A continuación veremos un ejercicio de como desarrollar ejercicios de estos tipos



Documento de ejercicios sobre capacitores
